今年材料都偏硬，容易裂，是什么原因？客戶都以為我們工藝出了問題，管子裂了。"

有管廠反饋。

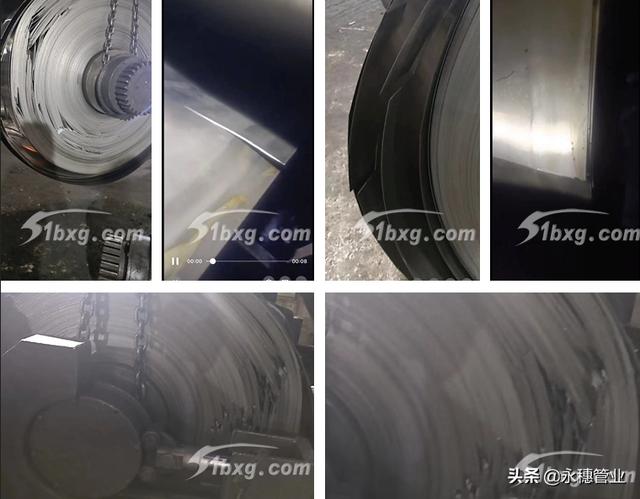

例如，上圖，是某鋼廠的201材料，看到圖片的朋友都在笑。

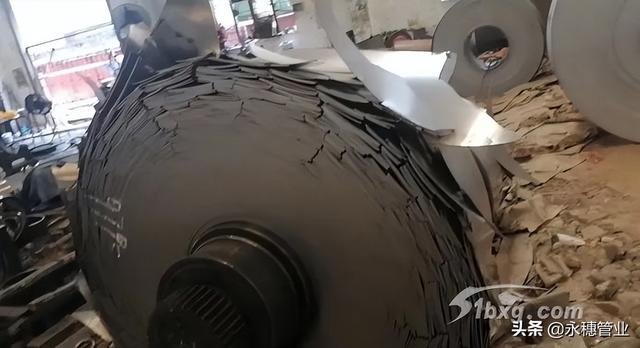

頻繁聽到“鞭炮料”的說法，脫皮，裂紋，似乎已經是當下許多小爐料的常態。

有不銹鋼朋友拿了多家窄帶鋼廠的201去化驗，有碳含量從0.208到0.24不等的，也有寬板碳含量去到0.37左右的。

有些碳含量才0.169，銅含量都能去到0.5,0.6的水平，鉻含量也能有13-14，但是產品仍然出現質量問題，這有可能是用多了400系，也有可能有一些是用了生活用料，為了省成本啊！"

有業內人士猜測。

精煉料相對比較穩定的，目前感覺就是華樂稍微好點。就搞不懂的是，有些大廠，都是說高爐的企業，也都壓不下去，大家都比賽誰比誰更快裂。成分一看，不是這個問題，就是那個問題。材料那么貴，需求那么差，管廠真的是雪上加霜。"

有201管廠反饋。

Z裂，B裂，D裂，Y裂，Y退火235度都裂……一堆煩心事，好崩潰。"

另有管廠老總反饋。

如果說201的問題，是材質的沉淪，是比爛到了一個極限，J7搞不出來后的階段。那304呢？又是什么問題？"

討論時，有貿易商拋出的問題。

有個關于不銹鋼防護欄發生質量問題的實際案例，發生在深圳。據客戶反饋，該項工程約有200方，用了佛山兩家品牌管廠的304管，但是才安裝不到2個月表面就生銹了。

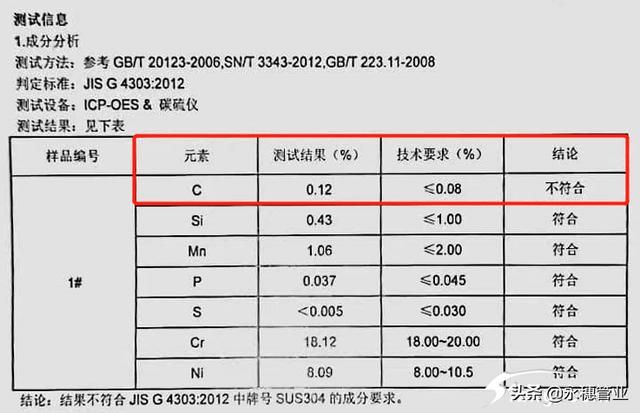

客戶于是拿材料去化驗，發現問題出現在碳含量超高。普通304的碳含量是0.03-0.05，但是該管子出來的碳含量是0.12，測試結論認為不符合JIS G 4303:2012牌號SUS304的成分要求。于是，一場糾紛就開始了。

目前，該糾紛正處于找誰索賠？怎樣索賠？是否訴諸公堂階段。

而被牽涉其中的管廠企業，也是很受傷。還是同樣的工藝，還用了更高的成本，賺取最低的利潤，如今還要這么多的產品質量糾紛。

材料價格貴，鋼廠交貨不按正常就算了，還出這么多的幺蛾子，產品質量差到離譜。用戶找經銷商索賠，經銷商找我賠，我找誰賠？鋼廠繼續這么沒底線遲早把這個行業玩死。"

管廠表示很受傷。

微評

眼下的不銹鋼行業，正陷入了一個怪圈：

我們的用料群體，這幾年不斷地調低自己的用料標準，導致市場驚嘆已用不起鼎信料。然而，選擇了低價，就要承受低品質的苦。管廠的糾結，其實就是不銹鋼整個行業的一個縮影。"

有大型管廠的老板，在是否堅持好材料的選擇時，這樣告訴筆者：

我很痛苦，不知道還能不能堅持下去，因為鼎信的材料跟短流程鋼廠的材料之間價差實在太大了。但如果轉了，就永遠也回不去了。斗平斗爛我真的做不了。如果說大家同等材料，比實力，我未怕過誰。當下的環境，確實是在逼良為娼……"

老鐵們是否還記得？這兩年因為不銹鋼價格瘋漲，市場往往是“有貨就是爺”，根本就沒人在乎質不質量，也間接促成了“低質產品傾銷”的最好時機。

但是，今年行不通了。眼下的窘境，不是一天形成，也不會有這么快解決。而這些問題，從鋼廠出來，最終也會傳導回鋼廠。我們終究要明白一個道理，一個比爛的市場，是沒有希望的。
