換熱機組的特點

1、采用工控運算或智能溫控器對供水溫度進行智能控制，即供水溫度可按程序設定，并可隨室外環境溫度、標準室溫和時間而變化，制熱性高質量和節能。

2、工控機顯示、存儲、打印各種運行參數，包括：熱媒流量、熱媒溫度、熱媒壓力、供熱量、室外溫度、標準室溫、供水溫度、冷凝水溫度、供水壓力、 ETC。

3、汽水換熱時，設置凝結水換熱段和凝結水溫度控制，充分利用凝結水熱量。

4、系統補水采用變頻控制，自動補水，穩壓。

5、采用高性能不銹鋼板式換熱器，機組體積小，占地面積小。

6、循環水泵變頻、變量運行。

7、標準模塊化設計，可根據用戶情況靈活選擇控制內容，減少投資。

8、運行參數集中數字顯示，方便可靠。

9、KL板式換熱器機組結構緊湊。 選用我公司設計制造的能效比高、體積小的板式換熱器。 水泵采用進口或國產立式水泵。 結構緊湊，所需安裝空間小。

10、操作簡單，安裝維護方便。 換熱機組的控制和換熱調節采用進口或國內知名控制元件和系統，運行可靠，性能優良，自動化程度高。 只需簡單培訓即可掌握換熱機組的操作。

循環泵變頻在換熱機組中的作用

(1)控制多臺水泵(含備用泵)循環軟啟動，變頻周期性工作；

(2)控制備用泵的自動啟動。 當第一臺水泵電機變頻運行達到額定功率（即變頻器輸出電源頻率達到50H），供水管網壓力未達到設定壓力時，第二臺水泵將 電機自動啟動并以工頻運行。 此時，若管網壓力仍達不到設定壓力，則第三臺水泵電機自動啟動不銹鋼盤管換熱面積的計算方式，第一臺水泵仍變頻運行，維持管網壓力恒定。 目的，泵的投運臺數由裝置根據管網壓力自動控制。

水位顯示控制器設有上、中、下水位控制限位。 當水池水位從上限下降到中限位置時，控制器輸出補水泵啟動信號，使補水泵向水池補水。 當補水量達到上限時，控制器輸出補水泵停止信號，停止補水； 當水池水位低于水池水位時，控制器輸出取水泵停止信號，停止取水泵，當水位上升到中限時，控制器自動啟動取水泵，恢復取水。

簡單來說，變頻就是通過變頻器檢測管路系統的變化來控制頻率。 從而控制水泵的啟停，以及運行的快慢，不僅可以實現恒壓，還具有節能和保護電機的作用。

板式換熱器

板式換熱機組是將一次管網獲得的熱量自動、連續地轉換成用戶所需的生活用水和采暖用水。 即熱水從機組一次側進入板式換熱器進行換熱，再從一次側機口出口流出； 二次側回水經過濾器除垢后經二次側循環水泵進入板式換熱器。 熱交換產生不同溫度的熱水，用于采暖、空調、地暖或生活用水，以滿足用戶的需要。 板式換熱器具有傳熱系數高、壓降小、結構緊湊、重量輕、占用空間小、面積和工藝組合方便、零件通用性強、材料選擇范圍廣、易于實現大型化等特點。生產。 廣泛應用于食品、機械、冶金、石油化工和造船等領域，已成為城市集中供熱工程中的主導換熱設備。 為了保證板式換熱器的正常運行，延長關鍵部件（如板片、膠墊）的使用壽命，了解板式換熱器的故障及其原因和處理方法就顯得尤為重要。

換熱機組應用結構

1、溫度控制

用電動調節閥控制一次網絡流量，使二次網絡出口保持設定溫度。

采用自立式調溫閥控制一次網流量，使二次網出口保持設定溫度。

根據室外溫度自動調節二次網出風口溫度。

2.壓力和壓差控制

二次側供回水壓差控制、二次側回水壓力控制

3、自動補水

變頻補水，利用二次網絡的壓力信號控制變頻器的輸出，實現自動補水不銹鋼盤管換熱面積的計算方式，保持系統恒壓。

采用電接點壓力表進行電氣控制，通過二次網絡系統壓力的上下限來控制供水泵的啟停，使系統保持恒壓。

4.就地優化

回水溫度限制、熱流量（水流量）限制、回水溫差限制、結垢檢測

5.顯示報警

實現對一、二次網進出口的溫度、壓力、熱量、流量和室外溫度等參數的微機自動監測和控制，自動監測和控制系統超壓、電機過熱、電源缺相、洗消裝置堵塞等報警。

6.通訊功能

機組控制器具有標準485通訊接口，可通過主被動方式與中心定時巡更采集電站控制器參數，并在控制器報警時及時上傳。

7、機組控制區的功能視換熱站實際情況而定，可實現。

佛山市鑫澤昌不銹鋼有限公司堅持技術創新，持續滿足客戶，堅持艱苦奮斗，努力打造企業文化，不斷提升企業發展。

***生產不銹鋼盤管，冷媒換熱管，冷水機熱泵管，霧森人造霧管，不銹鋼水管，覆塑管，精密管，管件等，添加微信18929965023  免費寄樣（備注：公司名稱，聯系人，電話地址，快遞費我公司付！）***

風機盤管的組成：它由換熱器、水管、過濾器、風機、接水盤、排氣閥、支架等部件組成。

風機盤管機組工作原理：機組不斷循環室內或室外空氣中間不銹鋼盤管，使空氣通過冷水（熱水）盤管后被冷卻（加熱），保持室溫恒定。 通常，新風經過新風機組處理后送入室內，以滿足空調房間對新風量的需求。

風機盤管的種類和型號：風機盤管按形式可分為臥式安裝、水平明裝、立式暗裝、立式明裝、卡式、普通明裝六種。

一、風機盤管的安裝：

(1)室內風機盤管應水平安裝。

(2)吊裝采用直徑Φ10mm的吊桿，吊桿經過防銹處理，用內機固定螺母緊固，不得松動。

(3)吊裝位置符合室內空氣流通和圖紙要求，與地面必須有一定距離。

(4)分集器安裝方式：水模塊與分集器之間的主管采用Φ40或Φ32 PPR管，分集器與風機盤管之間采用鋁塑管，確保均勻流量分配和泄漏少。 水壓試驗壓力為0.6Mpa，2小時無泄漏。

(5)管道必須進行保溫，保溫層厚度為20mm，冷凝水管道保溫層厚度為10mm。

(6)用U型卡或其他方法固定，絕緣材料的壓緊量不大于2～3mm。

(7)凝結水管道應保持一定的坡度，自然排水的風機盤管排水口坡度不應小于1%，以保證排水順暢。 全水試驗不漏水，排水試驗不留水。

(8)管道用吊架固定。

2、風機盤管安裝注意事項：

1、吊頂高度超過3米時，不宜選擇吊頂款。

原因：如果天花板太高，選擇吊扇，暖風吹不下來，影響采暖效果。

2、冷凝水管與機組應采用軟管連接。

原因：機組在沒有軟管連接的情況下運行時產生的振動會導致水管脫落漏水、管道振動裂紋和噪音等故障。

3、房間高度超過3米時，不宜采用頂吹散流器風口，底送風口宜采用雙層百葉風口。

原因：冬天暖風吹不下來，影響采暖效果。

4、室內氣流組織要合理，避免空氣短路和斷路。

原因：短路主要是指送風口和回風口布置不合理，送風在到達人體活動范圍之前，通過回風口返回機組。 開路主要是指回風不在同一空調區或出風不能到達空調區。 短路和開路都會嚴重影響制冷和制熱效果。

5、風機盤管必須安裝回風箱。

原因：沒有回風箱，空調區域的室內空氣無法有效流通，致使制冷制熱效果不佳。

6、出風口、回風口、風管尺寸及材質符合規范要求。

原因：如果出風口和風管太小，勢必導致風速過高或風量不足，造成噪音大，制冷制熱效果差。 一般出風口大小以不大于2m/s的出風口風速確定，回風口大小以不大于1.5m/s的回風風速確定.

7、風道與出風口之間必須采用帆布等軟連接。

原因：如果不是軟連接，機組運行時的振動會沿著風道傳遞，產生振動和噪音。

8、使用柔性風管時，軟管長度不得超過4米。

Why：一般FP-136WA到238WA機組使用的都是比較靈活的風管，柔性風管阻力大，機組靜壓小。 如果連接太長，最遠出風口的風量會變小，每個出風口之間的風量就會不同。 制服。

三、水系統安裝注意事項

1、風機盤管與水管連接必須使用不銹鋼軟管。

理由：可以防止機組運行時的振動傳遞到水管，減少噪音和管道振動松動、開裂、漏水等故障。

2、連接風機盤管與水管的軟管安裝必須水平直通，不得彎曲。

原因：因為當柔性接頭過度彎曲時，薄弱點會導致破裂和泄漏。

3、水管接入風機盤管時，應在進水管上安裝“Y”型過濾器。

理由：防止水系統雜質和贓物進入風機盤管損壞和堵塞換熱器。

4、在有節能要求的系統中安裝電動二通閥時，必須安裝在回水管上。

理由：保證風機盤管所需的正常水流。

4、電氣系統安裝注意事項：

1、機組必須安全接地。

理由：沒有安全接地極易引發觸電事故。

2、電源線的規格必須符合本機的要求。

原因：電源線規格不符合要求，機組無法正常運行，電源線被燒毀甚至引發火災事故。

3、一臺控制開關只能控制一臺風機盤管，不允許同時控制多臺風機盤管。

原因：一個控制開關同時控制多臺風機盤管，會導致風機盤管電機燒毀。

5、風機盤管容易出現的問題：

1、風機出風量小，散熱能力差

原因：風機正常運轉時，除進風量小外，為風道漏風。 風道漏風很少發生，易于處理。 進風量小的原因多為回風口過濾器堵塞所致。 解決方法是經常清洗過濾網。 如果清潔不及時，灰塵和雜物會進一步粘附在盤管翅片和扇葉上，使翅片被污物堵塞，導致風機通風量下降。 灰塵也會堆積在風扇葉輪上，導致葉片角度變小，從而減少風量，增加風扇電流。 因此，清洗回風口過濾網是非常必要的。 一般每季度至少要清洗一次，否則堵塞會越來越嚴重，保養起來也會越來越困難。

2、線圈噪音大，風速越大噪音越大

造成這種現象的原因一般有以下幾種：

1）安裝施工時減震措施不良，運行時產生共振。

2) 風道內有異物 3) 扇葉變形或電機軸承損壞，動平衡變差。 如果遇到這種現象中間不銹鋼盤管，首先要檢查線圈支吊架是否松動，然后打開風道檢查并清除異物。

3、線圈電機不轉。

4、風量正常，但送風溫度有偏差。

5、設備、管路滴水。

***生產不銹鋼盤管，冷媒換熱管，冷水機熱泵管，霧森人造霧管，不銹鋼水管，覆塑管，精密管，管件等，添加微信18929965023  免費寄樣（備注：公司名稱，聯系人，電話地址，快遞費我公司付！）***

一、風機盤管的組成

它由換熱器、水管、過濾器、風機、接水盤、排氣閥、支架等部件組成。

二、風機盤管的工作原理

機組不斷對室內或室外空氣進行再循環，使空氣通過冷水（熱水）盤管后被冷卻（加熱），從而保持室溫恒定。 通常，新風經過新風機組處理后送入室內，以滿足空調房間對新風量的需求。

三、風機盤管的種類和型號

風機盤管按形式可分為臥式安裝、水平明裝、立式暗裝、立式明裝、卡式五種。

根據有無冷凝水泵可分為普通型和豪華型。

按管數可分為：兩排管和三排管。

注：風機盤管所指的排數是指風機盤管表冷器的銅管排數。 一般兩排是兩排銅管，每排8根，共16根銅管； 三排是銅管。 三排，每排8根，共24根銅管。 銅管越多，散熱效果越好。

按制式可分為二控和四控。 二控：普通風機盤管夏季用冷水制冷，冬季用熱水供暖。 四控：多用于一些比較豪華的場所，可以同時運行冷水和熱水，即根據需要，部分房間可以制冷，部分房間可以加熱。

左右判斷法：面對風機盤管的出風口，冷熱介質進出風管在左側為左式，反之為右式。

4. 簡單的設計

1、確定風機的型號：

風機盤管請參考廠家的產品型號，并注意盤管的管路數量和連接方式。 當較大型風機盤管機組噪聲不能滿足房間要求時，應采用多臺小容量盤管機組。 風機盤管機組容量按下表選擇。

風機盤管國家標準型號風機盤管規格如下，供參考：

2、風盤管徑：

風機盤管的管徑根據末端風機盤管的累計制冷量確定，如下表所示

3、風盤冷凝水接口管徑：

風機盤管冷凝水管的管徑根據末端風機盤管的累計制冷量確定，如下表所示

5、風機盤管的安裝

一、基礎知識

(1)室內風機盤管應水平安裝。

(2)吊裝采用直徑Φ10mm的吊桿，吊桿經過防銹處理，用內機固定螺母緊固，不得松動。

(3)吊裝位置符合室內空氣流通和圖紙要求中間不銹鋼盤管，與地面必須有一定距離。

(4)分集器安裝方式：水模塊與分集器之間的主管采用Φ40或Φ32 PPR管，分集器與風機盤管之間采用鋁塑管，確保均勻流量分配和泄漏少。 水壓試驗壓力為0.6Mpa，2小時無泄漏。

(5)管道必須進行保溫，保溫層厚度為20mm，冷凝水管道保溫層厚度為10mm。

(6)用U型卡或其他方法固定，絕緣材料的壓緊量不大于2～3mm。

(7)凝結水管道應保持一定的坡度，自然排水的風機盤管排水口坡度不應小于1%，以保證排水順暢。 全水試驗不漏水，排水試驗不留水。

(8)管道用吊架固定。

二、風機盤管安裝注意事項

1、吊頂高度超過3米時，不宜選擇吊頂款。

原因：吊頂太高使用吊頂機，暖風吹不下來，影響采暖效果。

2、冷凝水管與機組應采用軟管連接。

原因：機組未連接軟管時產生的振動會導致水管脫落漏水，管路振動破裂，噪音等故障。

3、房間高度超過3米時，不宜采用頂吹散流器風口，底送風口宜采用雙層百葉風口。

原因：冬天暖風吹不下來，影響采暖效果。

4、室內氣流組織要合理，避免空氣短路和斷路。

原因：短路主要是指送風口和回風口布置不合理，送風在到達人體活動范圍之前，通過回風口返回機組。 開路主要是指回風不在同一空調區或出風不能到達空調區。 短路和開路都會嚴重影響制冷和制熱效果。

三、風管安裝注意事項

1、風機盤管必須安裝回風箱。

原因：沒有回風箱，空調區室內空氣不能有效流通，致使制冷制熱效果不佳。

2、出風口、回風口、風管尺寸及材質符合規范要求。

原因：出風口和風道過小，勢必導致風速過高或風量不足，造成噪音大，制冷制熱效果差。 一般出風口大小以不大于2m/s的出風口風速確定，回風口大小以不大于1.5m/s的回風風速確定.

3、風管與出風口之間必須采用帆布等軟連接。

原因：如果不是軟連接中間不銹鋼盤管，機組運行時的振動會沿風道傳遞，產生振動和噪聲。

4、使用軟風管時，軟管長度不得超過4米。

原因：一般FP-136WA到238WA機組使用的柔性風管較多，柔性風管阻力大，機組靜壓小。 如果連接太長，最遠風口處風量小，各風口間風量小。 制服。

四、水系統安裝注意事項

1、風機盤管與水管連接必須使用不銹鋼軟管。

原因：可防止機組運行時機組的振動傳遞給水管，減少噪音和管道振動松動、開裂、漏水等故障。

2、連接風機盤管與水管的軟管安裝必須水平直通，不得彎曲。

原因：因為當軟接頭彎曲太多時，薄弱點會導致破裂和漏水。

3、水管接入風機盤管時，應在進水管上安裝“Y”型過濾器。

原因：防止水系統雜質、贓物進入風機盤管損壞、堵塞換熱器。

4、在有節能要求的系統中安裝電動二通閥時，必須安裝在回水管上。

原因：為保證風機盤管所需的正常水流。

五、電氣系統安裝注意事項

1、機組必須安全接地。

原因：沒有安全接地，容易造成觸電事故。

2、電源線的規格必須符合本機的要求。

原因：電源線規格不符合要求，機組無法正常運行，電源線被燒毀甚至引起火災事故。

3、一臺控制開關只能控制一臺風機盤管，不允許同時控制多臺風機盤管。

原因：一個控制開關同時控制多臺風機盤管，會導致風機盤管電機燒毀。

接管安裝示意圖：

6、風機盤管的出風方式

下次：

圖一：不帶回風箱 圖二：帶回風箱（優點是節能、清潔、降噪）

下次出局：

七、風機盤管容易出現的問題

1、風機出風量小，散熱能力差

原因：風機正常運轉時，除進風量小外，為風道漏風。 風道漏風很少發生，易于處理。 進風量小的原因多為回風口過濾器堵塞所致。 解決方法是經常清洗過濾網。 如果清潔不及時，灰塵和雜物會進一步粘附在盤管翅片和扇葉上，使翅片被污物堵塞，導致風機通風量下降。 灰塵也會堆積在風扇葉輪上，導致葉片角度變小，從而減少風量，增加風扇電流。 因此，清洗回風口過濾網是非常必要的。 一般每季度至少要清洗一次，否則堵塞會越來越嚴重，保養起來也會越來越困難。

2、線圈噪音大，風速越大噪音越大

造成這種現象的原因一般有以下幾種：

(1)安裝施工時減震措施不良，運行時產生共振；

(2)風道內有異物；

(3)扇葉變形或電機軸承損壞，動平衡變差。 如果遇到這種現象，首先要檢查線圈支吊架是否松動，然后打開風道檢查并清除異物。

3）線圈電機不轉；

4）出風量正常，但送風溫度有偏差；

5）設備、管路滴水。

***生產不銹鋼盤管，冷媒換熱管，冷水機熱泵管，霧森人造霧管，不銹鋼水管，覆塑管，精密管，管件等，添加微信18929965023  免費寄樣（備注：公司名稱，聯系人，電話地址，快遞費我公司付！）***

廣義上，我們把空氣處理設備和末端設備統稱為末端設備。

風機盤管機組及風機盤管空調系統

風機盤管系統是一種全水系統，通常服務于建筑物的周邊。 它是一種多功能且經濟的系統，可用于處理具有不同負載特性的建筑物的多個獨立控制區域。 此外，與其他集中式空氣處理系統相比，整棟樓只需要很小的空間來放置設備，與其他空氣處理系統相比，更容易在既有建筑中安裝。

以下各節對此類系統進行簡要介紹，包括可切換的雙管系統、四管系統和帶輔助電加熱的雙管系統的詳細說明。 并列出它們的特征，以便設計者可以選擇、評估和應用它們的基本系統形式或其他變體。

一、目前市場上風機盤管的種類

2、風機盤管的結構

?(1) 風機，使用的風機有離心多葉式和橫流式兩種。

?(2) 對于風機電機，由于機組對噪聲的要求，一般采用電容電路。 運行時，通過改變電機輸入電壓來調節電機轉速，從而改變機組的風量。

?(3)線圈一般由銅管和鋁片制成，線圈的排數一般為兩三排。

?(4)空氣濾清器，濾材一般采用粗泡沫塑料或纖維織物。

?(5) 調節裝置，一般機組有三檔調節風量。 （高、中、低檔），風量調節范圍為50%左右。

三、各類風機盤管的安裝位置

4、風機盤管基本參數及相互換算關系

風機盤管基本參數：風量、冷量、供熱量、靜壓、噪音、水阻、輸入功率、供水量、進出水溫差。

5、風機盤管空調系統

風機及電機、盤管：冷卻盤管、加熱盤管、過濾器、箱體、冷凝盤； 控制閥（可選）、室內或內部溫度傳感器（可選）、新鮮空氣閥（可選）； 輔助部分：為增加某個項目的功能而對設備進行的配置。

6.可切換的雙管系統

可切換的雙管系統有一個供水管和一個回水管連接到房間盡頭的盤管。 雙管系統用于熱負荷較小的溫帶地區。 系統正常運行時，管道中有冷水或熱水循環。 但不可能同時在管道中循環熱水和冷水。 該系統必須每年切換兩次，春季和秋季。 這會導致在一年中的某些時候房間不夠舒適，例如一些房間需要供暖而一些房間需要制冷。 有時這可以通過對管道系統進行分區來解決，但這并不總是可行的。

在雙管系統中增加一個輔助電熱盤管，可以解決這個不滿足房間舒適條件的問題。 這允許系統繼續使用冷水，直到室外條件需要加熱，此時系統從冷卻切換到加熱。

供水管

回流管

為終端設備提供冷水或熱水，中央水源必須每年切換兩次； – 春季和秋季；

缺點：春季和秋季——建筑物需要同時供暖和制冷；

適合溫帶氣候

在終端設備上加裝電加熱裝置，解決開關問題。

7、四控系統無切換

四管制風機盤管系統因其有冷水供水管和回水管、熱水供水管和回水管，一共四根管道連接到室內風機盤管機組而得名。

室內安裝可以選擇兩個帶閥門的盤管或一個帶入口和出口處特殊三通閥的盤管。 兩種形式的選擇僅取決于終端設備和控制閥總成本的差異。

由于四管系統允許終端設備同時加熱或冷卻，因此無論房間負載如何變化，房間都保持令人滿意的狀態。

風機盤管系統的優缺點

風機盤管系統的優點：

風機盤管系統的缺點：

除了優點之外，在選擇系統之前還有幾點必須仔細考慮。 如果忽略或沒有正確考慮這些問題，則可能會在運行時出現一些嚴重的問題。 判斷室內風機盤管系統是否適用，是否滿足要求，首先要判斷系統是否能滿足以下運行特性：

1、需在室內維護管理；

2、室內終端設備有濕盤管（滋生細菌）；

3、利用墻洞引入新鮮空氣時，煙囪效應和風壓會影響其效果；

4、不能使用高效過濾器和噴霧盤管；

5、許多功率因數低的小電機造成電力傳輸效率低，增加能耗；

6、室內相對濕度控制不是很好。

風機盤管空調系統的設計步驟

1.確定控制區域

2.計算峰值冷負荷和熱負荷

3、選擇風機盤管的終端設備

-選擇終端設備產品類型

-選擇終端設備尺寸

4.選擇終端設備的控制類型

5、布置冷凍水管路

6、凝結水管路布置

7.選擇冷水機組

8.選擇輔助設備

如何選擇最好的風機盤管類型

對于一般住宅和辦公樓：

如果房間面積小于20m2，可以選擇FP04；

25㎡左右選FP06；

30㎡左右選FP-08；

35㎡左右選擇FP10。

當房間面積較大時，應考慮多臺風機盤管。

房間單位面積負荷大，對噪聲要求不高時可考慮大風量、大制冷量的風機盤管。 （以上為預估）

空氣處理機組及選型

空氣處理機組又稱柜式風機盤管機組、柜式空調機組、變風量空調機組（安裝控制箱）、新風機組（新風工況）、風柜、空調箱等。由低噪音風機組成，它由表面冷卻器、框架、面板和空氣過濾器等部件組成。

空氣處理機組的作用是對空氣進行降溫除濕、降溫干燥、加熱加濕、凈化過濾，將處理后的新風通過風管送至空調區域。

一、空氣處理機組的基本組成

2.確定使用的風扇類型

3、按驅動形式可分為

4、葉輪直徑相同的風機

五、風機參數及特點

風機基本參數

(1)風量Q——單位時間內流過風機的風量(m3/s、m3/min、m3/h)；

(2)風壓H——當空氣流過風機時，每立方米空氣風機給予的總能量(kg·m)稱為風機的總壓力Ht(kg·m/m3)，它由由靜壓Hs和動壓Hd組成。 即Ht=Hs+Hd；

(3)軸功率P——風機的有效總功率，又稱風功率；

(4)效率η——風機軸上的功率P與除去損失的部分功率后風機軸上的功率P的比值，稱為風機效率。

粉絲相似理論

風機流量、工作壓力和軸功率這三個基本參數與轉速之間的計算公式極其復雜。 同時，風機負載的參數隨環境而變化。 一般根據工程中風機的運行曲線粗略計算參數。 運算，稱為范相似理論：

Q/Qo=n/否

H/Ho=(n/n0o)2(ρ/ρo)

P/P0=(n/no)3(ρ/ρo)

式中：Q——風機流量；

H——風機全壓；

n——速度；

ρ——介質密度；

P——軸功率。

風量Q與電機轉速n成正比，Q∝n； 風壓H與電機轉速n的平方成正比，H∝n2； 軸功率P與電機轉速n的三次方成正比，P∝n3。

式中：P——風機電機所需的輸出軸功率（kW）；

Q——風機風量（m3/s）；

H——風機風壓（kg/m2）；

ηr——傳動裝置的效率，直接傳動取1.0，皮帶傳動取0.9～0.98，齒輪傳動取0.96～0.98；

ηF——風機效率；

102——由kg·m/s換算成kW的單位換算系數。

6、空氣處理機組選型需要了解的技術參數

帶選件的組合式空調箱

它是以水為制冷劑，以水或蒸汽為熱介質，以各功能部分為組合機組的中央空調設備。 可完成空氣混合、過濾、凈化、殺菌、輸送、冷卻、加熱、除濕、加濕、降噪等功能。

以下部分是對該系統的簡單介紹，包括組合式空氣處理機組的基本分類、組合式機組各功能段的作用、了解盤管的布置、確定所用風機的類型。

一、組合式空調箱的種類及適用場所

2、組合式空氣處理機組的功能部分

新型回風混合段； 新鮮空氣部分； 回風段； 初級過濾部分； 中效過濾段； 中間部分； 新的回風段； 二次回風段； 表面冷卻部分； 加熱段； 噴霧部分； 擋水段； 加濕段； 全熱回收段； 新鮮空氣部分； 排氣扇部分； 鼓風機部分； 返回風扇部分； 消音器部分； 滅菌部分；

混合段：一般情況下采用齒輪分體式調節閥，風閥調節靈活。 其流線型鋁合金葉片可有效抑制渦流噪音，降低風阻損失。 風閥可選擇手動或電動風閥。 機組預留足夠的混合空間，使新風與回風充分均勻混合。

過濾段：該功能段既可以提供普通舒適型空調潔凈度要求的過濾段，也可以提供高潔凈度要求的過濾段。 包括初效、中效、亞高效和高效過濾。

除標準配置外，還可提供過濾器壓差表和壓差開關。 壓差開關可以控制壓差報警器，實現過濾器的壓差報警。

此外，當系統停運時，初效段還能有效阻止室外污染風回流。 中效段主要控制對象為1～10μm之間的塵粒。 中效段一般設在機組末端，以保護末端高效（亞高效）過濾器。

表冷段：表冷器管子多為￠16銅管與鋁片串聯，換熱盤管多為4、6、8排。 一般風量3萬級以上的機組多采用2臺以上的表冷器。

表冷段用于冷卻空調系統的新風和回風。 冷源一般為低溫冷凍水（7~12℃），表冷器的管材多為￠16銅管串鋁片，鋁片間距3.0mm，次級翻邊和皺紋用于增加傳熱效果。 換熱盤管多為4、6、8排，最多不超過8排。 如果加工焓差太大，可設置兩段表冷段。 表冷器的裝配方式和數量是根據處理風量的多少來確定的。 一般風量在3萬級以上的機組，都會采用兩臺以上的表冷器。

加濕段：根據用戶的不同要求配置不同型號的加濕器。 主要的加濕類型包括：

所有加濕類型均可實現潔凈加濕，前兩種為等溫加濕，后兩種為等焓加濕；

北方地區常用的加濕方式有：干蒸汽加濕和電加濕。

噴水段：北方，尤其是冬季，氣候干燥，風沙大，室外空氣中粉塵濃度高。 經驗表明，宜人為營造潮濕環境，對進入機組的新風進行預處理。

電加熱部分：電加熱裝置由帶網孔的低溫不銹鋼管螺旋翅片加熱元件、感溫頭和電控柜等部件組成。 電加熱元件固定在堅固的框架上。 如選用電加熱，電控柜由客戶自行安裝。

特征：

——分為1～3級控制，滿足不同加熱功率要求；

——高溫保護，內置溫度傳感器，高溫自動斷電；

——與扇聯動。

選配：電加熱控制柜。

警告：

——必須按照隨機電路圖接線，不得漏接、接錯；

——必須定期檢查，確保溫度探頭動作正常，以保護斷路器在高溫下的安全。

風機部分：風機采用雙進風多翼離心式高效風機。 風機應具有噪音低、效率高、運轉平穩、振動小、強度好、軸承溫升低、工作溫濕度范圍廣等特點；

風機軸承應采用國際名牌產品，為氣密性調心球軸承，正常使用時免維護； 風機的傳動形式主要采用外轉子直驅和皮帶傳動兩種形式；

根據用戶要求，可配備指定品牌電機或提高電機絕緣等級，以滿足不同場合的需要；

采用皮帶傳動風機，精心設計傳動結構，裝配后進行二次動靜平衡校核，以達到最佳傳動效果；

風機、電機底座及風機出風口采用橡膠、抗剪彈簧減震器、帆布軟接頭等措施，減少振動和噪音；

風扇部分是空調機組中較大的功能部分。 長度較長，風機的壓頭一般在800～800之間，所需風機的尺寸和電氣負荷往往較大。 風機段的出風方向有垂直和水平兩種。 由于風機的葉片、電機、皮帶和皮帶輪在高速運轉時會產生雜物和溢出的油滴，影響機組內部環境。 因此，在選擇風機時應予以考慮。 為減少振動帶來的影響，風機應采取有效的減振措施（如設置減振器）。 將中效段置于機組末端的目的之一是攔截機組運行過程中產生的顆粒物和微生物。

加熱段：用于空氣加熱，熱源可以是熱水、不同溫度或壓力的蒸汽，也可以是電熱管加熱，可根據用戶要求設計；

風冷熱泵機組供熱水時，一般采用表冷段盤管供熱，稱為表冷供熱段；

當鍋爐用于供應熱水或蒸汽時，應單獨安裝專用加熱盤管。 如果供水溫度不高于65℃，也可采用表冷段的盤管加熱，但要考慮熱水的軟化。 和除氧處理。

加熱段用于空調系統的新風和回風加熱升溫。 熱源分為三種：熱水（95-70℃）； 低壓蒸汽； 電熱。 加熱段換熱盤管多為2排或4排。

若使用熱水，進水方式為自下而上； 如果使用蒸汽，進汽方式為上進下出。

擋水段：用于阻擋和分離氣流中的水滴； 表冷段、高壓噴霧加濕器、噴霧段等必須配備擋水段。

在擋水部分，擋水板多采用ABS塑料或鋁合金制成。 表冷段凝結水管裝有水封。

消聲段：一般采用阻性消聲器，根據不同的使用要求，在該段安裝不同規格和數量的片狀消聲器，以滿足所需的降噪要求；

芯片消聲器必須通過國家權威噪聲評估機構的認可。 內層吸音材料為離心玻璃棉，外層保護層為多孔鍍鋅鋼板。 這種消聲器對風道中的中高頻噪聲有很好的消聲效果。

常見的消聲器有管式、片式和版式、折疊式、弧形聲流式、共振式、膨脹式、復合式等，其中前四種為阻性消聲器。 共振型和膨脹型是阻力消音器。 復合消聲器由于結合了阻性消聲器和阻性消聲器的優點，對從低頻到高頻的噪聲都有很好的消聲效果。 這是一個寬帶消聲器。 .

中效出風段：一般配置在凈化空調機組上，如制藥廠、食品廠、醫院等對潔凈度要求較高的組合式空調機組。 該功能段具有中效過濾和靜壓箱的功能。

殺菌段：一般配置在凈化空調機組上，如生物實驗室、醫院手術室等對空氣含菌量有特殊要求的場所。 本區采用紫光穿透率高的紫外線殺菌燈，或光觸媒納米殺菌器。

增加預熱：在冬季嚴寒的北方地區，處理室外新風的熱負荷較大，需要對空氣進行預熱。 預熱段設計可參照加熱段，但處理風量小，只處理室外新風。

噴水段：北方，尤其是冬季，氣候干燥，風沙大，室外空氣中粉塵濃度高。 經驗表明，宜人為營造潮濕環境，對進入機組的新風進行預處理。

其他功能段：除上述功能段外，根據不同的生產工藝和使用要求，機組常包括中間段、均流段、噴水段、預熱段、二次回風段等。

中段的設置，一方面方便機組內設備的維修和更換，另一方面也可以起到平衡氣流的作用。 過濾器、表面冷卻和加熱器、風扇等功能部分前后，中間部分通常根據需要設置。 均流段通常設置在風機段之后，風機出口處的高速氣流經過均流段和導流板后趨于平衡。 可大大提高熱交換和過濾效果。

3、組合式空調箱應該知道的技術參數

4.了解線圈的布局

冷卻盤管是冷凍水（稱為冷凍水冷卻盤管）或蒸發液體冷卻（“直接膨脹”也稱為“干膨脹”或“DX”冷卻盤管）。 排數、翅片間距、翅片設計、翅片材料、電路數、DX線圈是否分體都是可選的。

盤管的排數從2到12不等，大多數舒適型空調采用4、6、8排。

翅片機械連接到盤管表面，以增加表面的有效熱傳遞。 一般間距為每英寸管子8-14個。 常用的翅片有兩種基本類型。 最早的是螺旋翅片，最近的是扁平翅片，盤管嵌在片材中。 嵌入后，每根管子都會膨脹，以實現與翅片的緊密機械連接。

冷卻盤管的管子和翅片一般由鋁和銅制成。 商用舒適型空調使用銅管和鋁翅片。 銅翅片更昂貴且用途有限，但當盤管暴露于硫化氫、二氧化硫或高濃度二氧化碳時需要使用。 用水噴灑森林盤管時，最好使用銅翅片，雖然銅翅片和鋁翅片在沒有腐蝕的情況下使用成功，但在存在高腐蝕性氣體（例如過程中遇到的氣體）的情況下，防腐蝕層應應用于銅管。 這些案例中的每一個都應該單獨考慮。

制冷盤管和加熱盤管布置在空調箱的盤管段內。 在盤管部分中加熱盤管相對于冷卻盤管的位置取決于加熱盤管在 HVAC 系統中的用途。 加熱盤管可與冷卻盤管一起置于盤管段，也可單獨安裝在加熱段。

預熱線圈：

在北方氣候下，當大量室外冷空氣被吸入盤管時，冷卻盤管有可能結冰。 為了保護冷卻盤管，在冷卻盤管的上游設置加熱盤管，稱為預熱盤管。 當空氣流過空氣處理器時，預熱盤管將空氣加熱到冰點以上。

另一種方法是在新風段設置預熱盤管。

另一種方法是在空調箱內布置兩個預熱盤管。 一個放在新鮮空氣管道上，將空氣加熱到冰點以上。 另一個放置在盤管部分，用于加熱新鮮回風以達到適當的送風溫度。

再熱線圈：

當加熱盤管布置在冷卻盤管的下游時，它被稱為再加熱盤管，它有兩個作用：冷卻盤管可以過冷空氣以控制濕度； 為了防止空調區域過冷，再熱盤管加熱送風。

冬季需要供暖時，可利用盤管作為熱源，為空調區域提供熱量。

流體介質：冷卻時，流體為冷凍水。 加熱時，流體是熱水或蒸汽，在某些情況下根本沒有流體，而是電加熱器。

5、組合式空調箱組合的控制部分

通常，空調箱由制造商提供，而控制系統由控制承包商在現場安裝。 現在，由于DDC系統的普及，控制系統趨向于由空調箱廠家提供不銹鋼鋁片冷卻盤管，在工廠安裝。 此控件通常稱為“產品集成控件”(PIC)。 除了必須在現場安裝的傳感器（如室內空調箱的室外空氣傳感器）外，所有傳感器和執行器均由制造商在工廠安裝。 包括處理器和輸入輸出模塊在內的DDC控制板有兩種安裝方式：

1、工廠安裝：這種方式是將控制面板安裝在空調箱外，所有傳感器和執行器的接線由工廠完成。 這種方法降低了安裝成本，但在將設備放置在工作區域時會帶來一些問題。 控制面板會被其他設備擋住，會出現太靠近墻壁、其他設備和立柱等問題。

2. 現場安裝：在這種方式中，除需要現場安裝的傳感器（如室外空氣傳感器）外，所有傳感器和執行器均由制造商安裝。 控制面板將單獨運到空調箱的安裝地點安裝，或安裝在相鄰的墻上。 這種方式使用戶可以靈活地確定控制面板的位置，特別適用于空間相對緊湊的機房。

6、組合式空調箱選用的一般原則

選擇空調箱的第一步是確定設備的基本尺寸。 所需風量由負載計算得出。 根據制造商和設計者的最大約束確定通過盤管的平均風速后，可以選擇最小和最便宜的空調箱。 當風速較大時，空氣中凝結的水可能會被帶入后面的風道。 因此，最大風速必須由制造商和設計者商定。

大多數廠家在設計和測試空調箱時采用的最大表面風速為2.5m/s。 工程師通常使用 2.0 到 2.5m/s 之間的面速度。

這樣，根據負荷計算的風量除以最大面風速就可以確定盤管的最小迎風面積。 只要所選設備的截面積不小于這個面積就可以了。

接下來，應該選擇冷卻盤管。 負載計算確定特定線圈所需的入口和出口條件。 盤管應按比例吸收顯熱和潛熱，使送風在吸收室內熱濕負荷后保證室內空氣狀態符合要求。

然后在負荷計算確定的進出水口條件下，選擇滿足總顯熱負荷的盤管。 線圈的性能參數確定后，需要檢查判斷線圈的性能是否滿足或超過線圈總負荷，以確保線圈能夠滿足房間潛熱負荷的要求.

還有其他可能影響線圈選擇的限制因素。 對于冷凍水盤管，這包括冷水的入口溫度（通常為 7°C）、冷凍水的溫升以及最大流量或壓降。

通常，線圈的排數、每英寸翅片數、回路數等參數可以組合成各種符合要求的結構形式。 這時候往往會選擇價格最低的。

整個過程可以簡單概括如下：

1-根據地面風速確定設備尺寸

2-性能參數的限制

3-選擇盤管的冷凍水入口溫度

4- 選擇滿足總顯熱負荷的線圈

5-達到或超過線圈的總負荷

6-選擇最便宜的設備

誘導器和氣幕

1.誘導劑

半集中式空調系統是在送風支管末端裝有誘導器的空調系統，稱為感應式空調系統。

其原理是：濃縮一次風首先進入誘導輪靜壓箱，然后通過靜壓箱上的噴嘴以極高的速度（20-30m/s）噴出。 由于射流氣流的噴射作用，在引風機內部形成負壓區，將室內空氣（也稱二次風）吸入引風機內，與一次風混合，形成風機送風。誘導器，送至空調房內。 感應器內的線圈可用于通入冷熱水，對二次風進行冷卻或加熱，空調房間的負荷由空氣和水分擔。

感應空調系統的特點及適用范圍：

(1)誘導空調系統的一次風作為新風送入空調房，一般能滿足空氣衛生要求； 二次風通過誘導器在室內循環，系統無需回風管，消除了各空調房間內空氣的相互干擾。

(2)誘導空調系統一次風采用高速送風方式，送風風道截面積為普通全風系統的1/3，從而節省建筑空間，舊樓裝有空調系統也適合使用。

(3)誘導式空調系統在冬季不使用一次風時，熱水通過盤管成為自然對流散熱器。

(4)誘導空調系統的二次風只能進行粗過濾，不宜在凈化要求高的房間使用。

(5) 誘導空調系統在運行時有一定的噪音，這是因為誘導器內噴嘴處的風速較大。 不適合在有嚴格噪音標準的房間使用。

2.氣幕

風幕機是利用條形布風器噴出一定速度和溫度的簾狀氣流，封閉建筑物的門、過道、通道、門洞、柜臺等的專用通風系統和設備。

它不僅可以防止冷熱空氣侵入室內，還可以防止灰塵、有害氣體和昆蟲的進入，對保持室內或一定工作區域的一定環境條件有很好的作用。

風幕機的選用原則

風幕設計參數（溫度、風速）

區域氣候特征

環境

其他特殊要求等

經常開啟的店鋪營業廳主要大門應設置風幕：

1、嚴寒地區，大中型商場營業廳，無法安裝門斗或前室時不銹鋼鋁片冷卻盤管，可安裝熱風幕；

2、在寒冷地區，經技術經濟比較認為合理時，可加裝熱風幕；

3、安裝空調時，大中型店面應安裝風幕機，小型店面可安裝風幕機。

綜上所述，從專業的角度來說，末端就是用于完成空氣冷卻、加熱、加濕除濕、過濾過程的相應設備的組合。

上海愛科風機盤管機組

風機盤管吹出的空氣不夠冷（熱）：（1）可能是溫度檔位設置不對，檢查下檔位不銹鋼管盤管機視頻，調整到正確檔位。（2）可能有是盤管內有空氣，打開下盤管的放氣閥，將里面的空氣排出。（3）可能是供水溫度異常，檢查設備冷熱源，試冷熱水的溫度。（4）可能是盤管的翅片是用來養花的，如果是這樣的話，應該及時更換翅片。

上海愛科風機盤管機組

風機盤管有異物吹出：（1）可能是過濾器損壞，及時更換過濾器。（2）機組或盤管可能灰塵過多，所以要及時清理機組或盤管。（3）扇葉表面可能有銹跡，如果是這種情況，應及時更換風扇。

上海愛科風機盤管機組

事實上，風機盤管的基本故障還有很多。感興趣的朋友可以繼續關注小編的文章。以后我會講漏水、噪音大等故障的解決方法。屆時，您可以自行排除故障并解決。.

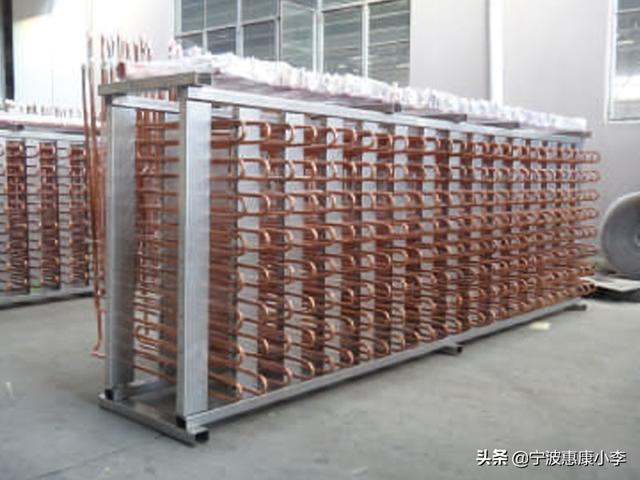

1.增加風機盤管機組換熱翅片間距不銹鋼盤管換熱器，減少換熱管數，從而降低冷卻器的空氣側流阻，如

選擇兩排風機盤管，而不是三排或四排風機盤管

2.合理選擇風機類型和功率范圍，在大冷卻風量下不要增加噪音值，比如選擇低噪音

聲音馬達（如直流無刷風扇）。

3.增大換熱管的管徑可以降低管內流體的流速和阻力，比如增大風機盤管中銅管的截面積，

選擇合適尺寸的銅管，控制管內水流速度，減少冷卻盤管彎頭或分叉處的流量

噪音

二、中央空調承包商安裝時可采取的措施

1、選擇低噪音風機盤管。選型前應測量樣機間的噪聲，估計樣機與量產的差異，一般為5dB(A)。在一些較大的空間，在保證制冷量的同時，將一臺大型風機盤管更換為兩臺或多臺小型風機盤管不銹鋼盤管換熱器，以降低噪音

2、可以在送回風管上加吸音材料，外保溫改內保溫，保溫層外側打孔，鍍鋅

鋼板，制成消音管型

3.增大風機盤管送回風道的截面尺寸，降低風道內的氣流速度

4、酒店房間的風機盤管機組應遠離床和書桌安裝：臥式風機盤管機組一般安裝在客房天花板的上部，500-700mm加在出風口前面。長管消音器可降低夜間噪音約6dB(A)。

5、更換回風口類型，使用氣流組織良好的出風口，保證出風均勻順暢

6、風機盤管機組安裝完畢后，需要將水系統中的空氣從風機盤管和管道上的排氣閥排出，保證水管內沒有氣泡，減少房間里的“流水聲”

7、水管、風管和風機盤管必須使用彈性減震吊架吊裝。

8、水管與機組之間采用不銹鋼軟管等柔性連接。風道與風機盤管出風口之間采用帆布柔性連接，達到減震降噪的效果

風機盤管的安裝方法

1、風機盤管應由精通本產品及當地相關法規的專業人員安裝。

2、為杜絕風機盤管在搬運過程中可能發生的事故立式盤管機，安裝前應檢查機組盤管是否漏水（1.0Mpa）。

3.在安裝風機盤管前，先檢查風管、水管、電線接口、機組固定螺絲等前期準備工作是否準備就緒。

4、風機盤管安裝在水平地面上；臥式安裝時，建議客戶使用直徑6-8mm的全螺紋螺釘，用平墊圈、彈簧墊圈和螺母固定。機組吊裝應牢固，吊點嚴密 應有足夠的強度承受機組的運行重量和振動。吊裝單位應保證水盤坡度與排水管成5°以上，有利于冷凝水外流。

5.在安裝風機盤管機組時，建議用軟管和生膠帶密封水管與機組的連接處。連接管道時不要用力過猛，以免扭傷漏水。

6.風機盤管進水管應加裝濾水器，防止臟物堵塞盤管；機組進水要軟化，以保證盤管的熱交換效率。

7。風機盤管進、出水管應裝閥門，以便在水流調整檢修時切斷水源；管道應預先保溫，以免冷凝水泄漏。

8.冷凍水泵進口處應安裝過濾器，以免臟物堵塞盤管。

9.對于沒有空氣過濾器的機組，請在回風口安裝過濾網，防止灰塵堵塞盤管翅片，保證換熱效果。

10.接線前請檢查電源電壓、頻率、相數是否符合機組要求，電源電壓偏差不超過額定值的10%電壓。電源與開關的連接要嚴格按照電氣原理圖進行，接地線要可靠連接。

11.嚴禁多臺風機盤管共用溫控器控制。

12.安裝超薄垂直外露單元：將單元固定在地面上。注意調整水平立式盤管機，使水盤的排水方向形成5°左右的傾角，以利于排水。機組兩側預留足夠空間，方便機組水管和電源線的連接。清潔或更換過濾器時，將過濾器向上推約10mm，然后將過濾器水平拉出回風口。

以上是風機盤管安裝的介紹。相信大家對風機盤管的安裝都有一定的了解。

風機盤管機組是中央空調系統中應用最廣泛的終端設備。風機盤管機組的全稱是中央空調風機盤管機組。風機盤管機組貼近我們的家居生活。風機盤管隱藏在我們房間部分天花板的出風口中。，它不斷給我們帶來舒適的溫度。風機盤管機組主要由風機、換熱盤管和機殼組成。根據風機盤管的外部靜壓，可分為標準型和高靜壓型。根據換熱盤管的數量可分為兩排和三排。, 換熱盤管一般采用銅管加鋁翅片。銅管外徑10~16mm，翅片厚度約0.15~0.2mm，

超靜音：不會產生太大的噪音，可以讓空調房間更安靜。所以很多酒店都會選擇這套空調系統，以免給客人帶來麻煩。很多寫字樓也會選擇它，因為沒有噪音影響工作心情。

控制靈活：可以進行單獨控制，每個房間可以有不同的設置，無論是溫度還是風量都可以靈活控制。

輕巧緊湊：安裝方便不銹鋼管盤管機視頻，由于本系統的風機盤管體積小，便于攜帶。

以上就是風機盤管空調的詳細介紹。看完以上我們就知道風機盤管空調是有效的。很多朋友都喜歡風機盤管空調。如果你的新家正在裝修，而你正在購買空調，其實我強烈建議大家購買風機盤管空調。這款產品質量很好，美觀大方。希望我的建議能對消費者朋友有所幫助。

本系列廢水熱回收機組擁有結構緊湊，環保節能，智能控制等多項優勢，該系列機組可廣泛地用于學校、浴場、屠宰場、賓館、泳池、酒店、工廠等具有持續性的廢棄熱源的場所。

產品特點：

◆高效節能

洗浴廢水熱回收機組將洗浴后廢棄的熱源進行回收，制取生活熱水。采用的水體溫度比環境空氣溫度高，同時克服風冷熱泵在低溫運行時冷量衰減和化霜的缺陷，機組能效比可達5.0以上，高效節能。

◆深度熱回收

機組可在10-30℃廢熱水中提取廢棄熱量，也可在5℃以下低溫廢水中進行深度熱回收。節省了大量能源，減少了設備的初投資。

◆蒸發器設計

獨特的蛇形管蒸發器設計，使其具有均勻的溫場效應，換熱效率大大提高。蒸發器的換熱管一次成型，中間無焊接，防腐性高，使用壽命長。同時，便于服務保養，維護費用低。

◆綠色環保

無任何燃燒物及排放物，是一種可持續發展的環保產品。和太陽能等熱源可并聯使用。

◆智能化程度高

采用微電腦控制技術和人性化操作界面的設計。具有狀態顯示，參數設定，能量控制，故障查詢等多項控制功能。
