管道安裝，尤其是不銹鋼管道安裝，往往是在工程實踐中被忽視的方面，而隨著不銹鋼管道在城鎮(zhèn)市政管網(wǎng)、二次供水、老舊小區(qū)改造等多種工程建筑中的應(yīng)用越來越廣泛，由于安裝不當(dāng)造成的問題，則更加凸顯，比如，導(dǎo)致不銹鋼管道被腐蝕、飲用水漏損、被污染等嚴重問題，嚴重破壞了不銹鋼水管行業(yè)的品牌形象。
筆者之前也圍繞不銹鋼管道施工安裝寫過一篇拙文，詳見《三分產(chǎn)品，七分施工》
有人說，不銹鋼管不是沒有標(biāo)準(zhǔn)，而是標(biāo)準(zhǔn)太多，而作為不銹鋼管安裝，是不是也是如此呢？
以下是2002-2021年近二十年內(nèi)關(guān)于（不銹鋼）管道的相關(guān)安裝規(guī)范，羅列如下：
GB 50242-2002 《建筑給水排水及采暖工程施工質(zhì)量驗收規(guī)范》
GB 50268-2008 《給水排水管道工程施工及驗收規(guī)范》
GB 50235-2010 《工業(yè)金屬管道工程施工規(guī)范》
10S407-2 《建筑給水薄壁不銹鋼管道安裝》
GB/T 29038-2012 《薄壁不銹鋼管道技術(shù)規(guī)范》
T/CECS 153-2018 《建筑給水薄壁不銹鋼管道工程技術(shù)規(guī)程》
CJJ/T 154-2020 《建筑給水金屬管道工程技術(shù)標(biāo)準(zhǔn)》
T/CECS 277-2021 《建筑給水排水薄壁不銹鋼管連接技術(shù)規(guī)程》

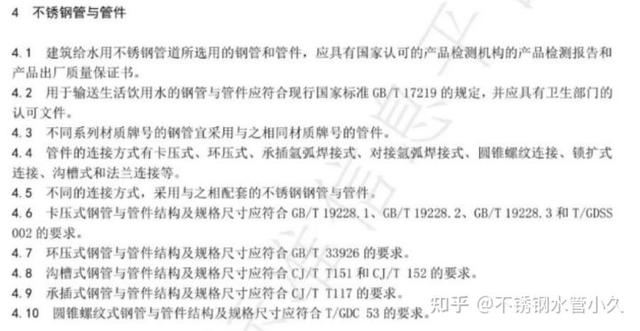

以下是標(biāo)準(zhǔn)中列出的規(guī)范性引用文件：

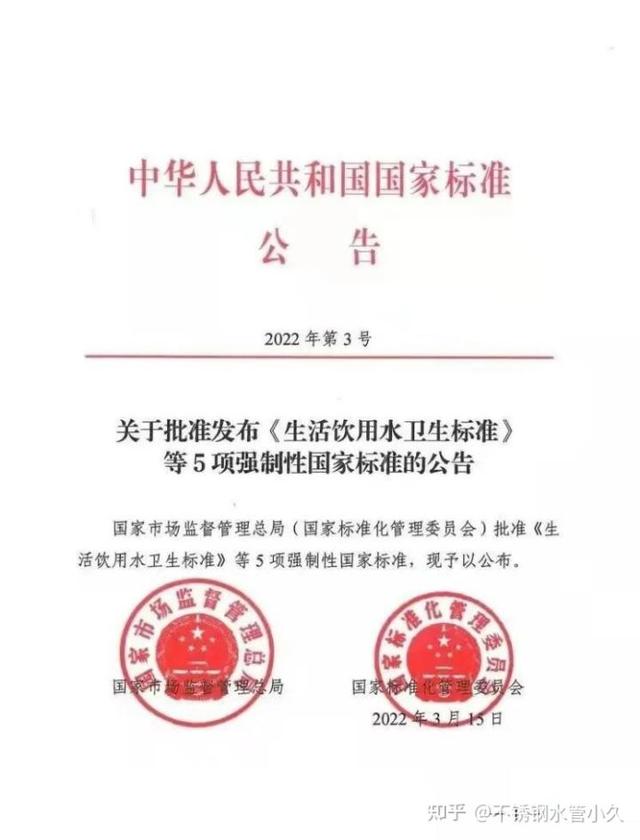

值得注意的是：GB 5749-2022 《生活飲用水衛(wèi)生標(biāo)準(zhǔn)》于今年3月15日剛剛公布，實施日期為2023年4月1日。

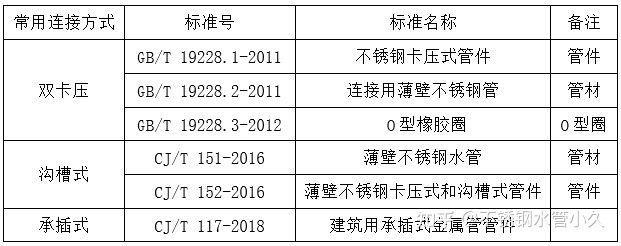

不同的連接方式所對應(yīng)的標(biāo)準(zhǔn)需要注意：

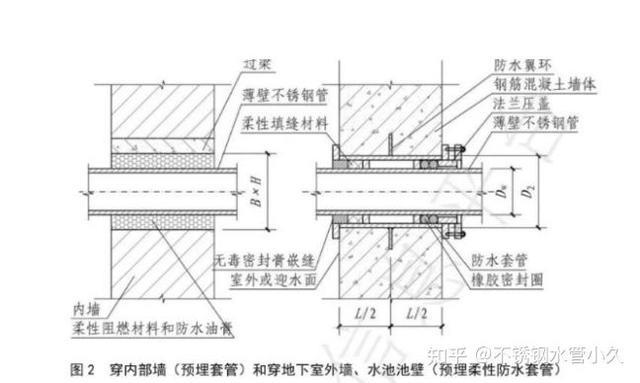

1：埋墻：

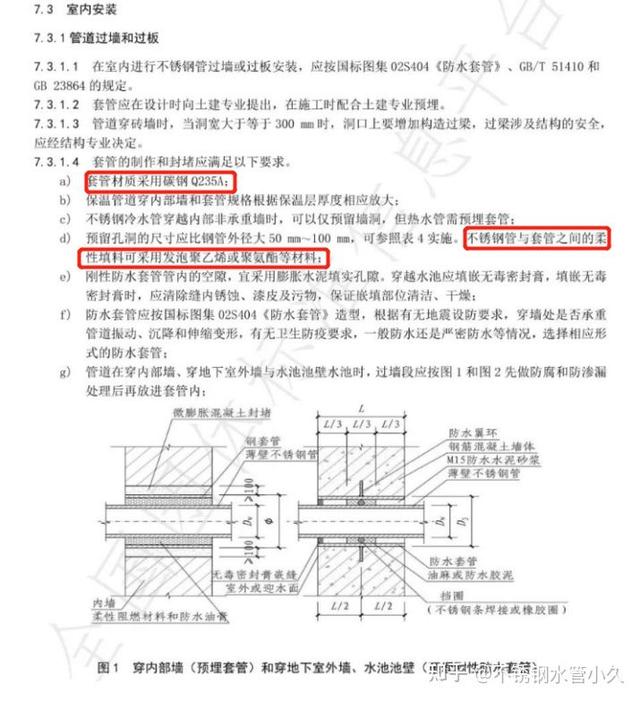

因套管選用碳鋼Q235A，為防止電化學(xué)腐蝕，不銹鋼管與套管間填料選擇用發(fā)泡聚乙烯或聚氨酯材料。
同時，當(dāng)室外管網(wǎng)為球墨鑄鐵給水管時，進戶管端面處設(shè)不銹鋼法蘭與球墨鑄鐵法蘭短管或控制閥門連接，兩法蘭之間設(shè)橡膠墊片，防止電化學(xué)腐蝕。
2：支架

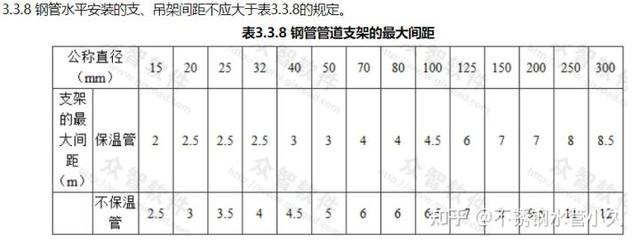

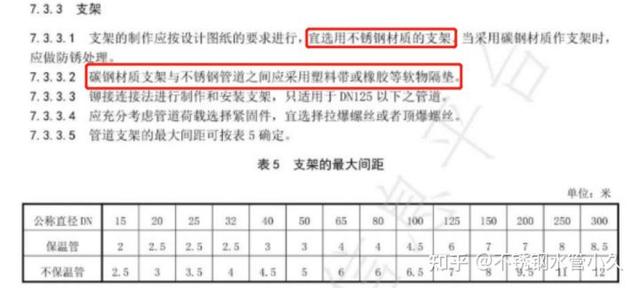

其中7.3.3.5 的出處是GB 20242-2002 《建筑給水排水及采暖工程施工質(zhì)量驗收規(guī)范》3.3.8條款。

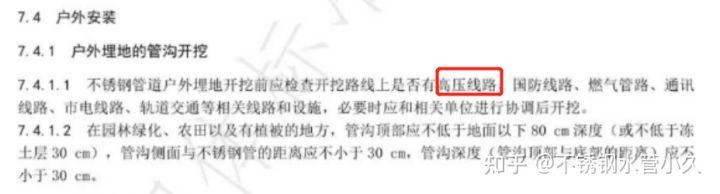

3：埋地：

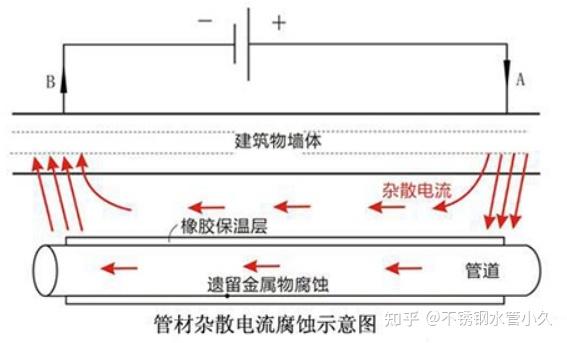

雜散電流：不銹鋼管埋地安裝要注意雜散電流。
城市的各種建筑物會不可避免地受到電力線路，通訊線路等產(chǎn)生的雜散電流的干擾。因此，在管件安裝時要盡可能考慮做絕緣處理，避免產(chǎn)生電流回路造成的電流腐蝕。

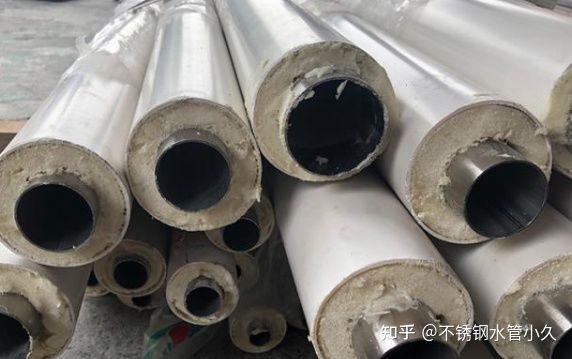

4：保溫

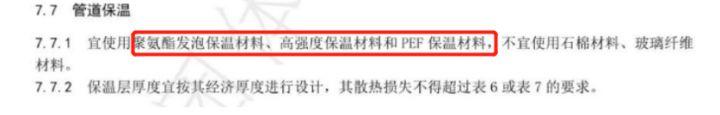

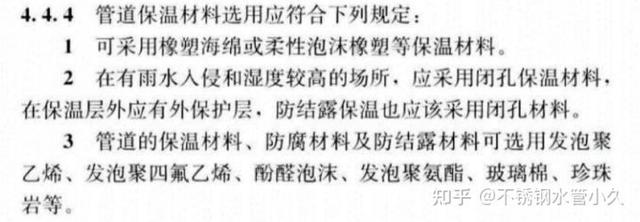

“保溫”方面可參考T/CECS 153-2018和CJJ/T 154-2020的相關(guān)條款。總而言之，嚴禁使用含可溶性氯離子（鹵族元素或鹵化物）和膠水（氯丁膠）等材料。
5：防腐

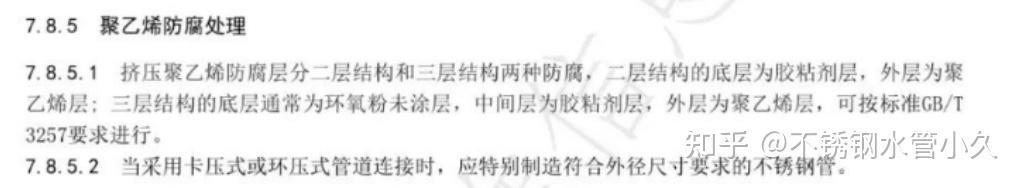

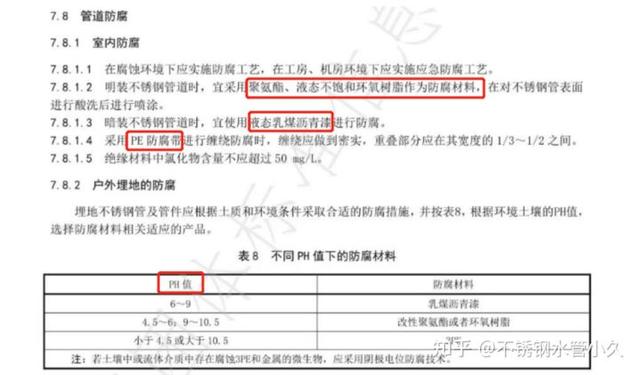

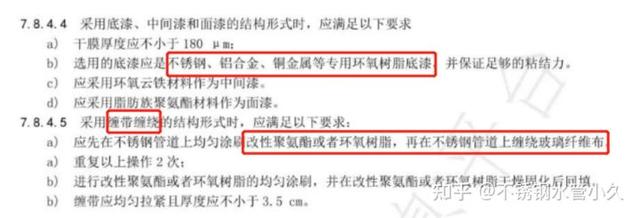

注：3PE是三層結(jié)構(gòu)聚乙烯防腐層的簡稱，其底層為環(huán)氧粉末涂料，中層為膠粘劑，外層為聚乙烯。（當(dāng)環(huán)境土壤的PH值小于4.5，或大于10.5時采用）

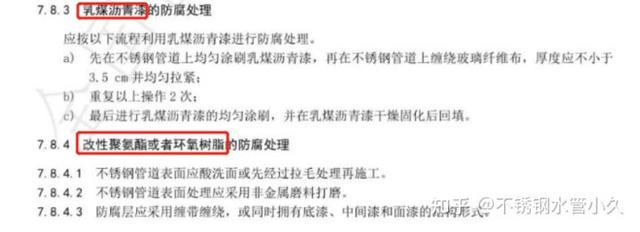

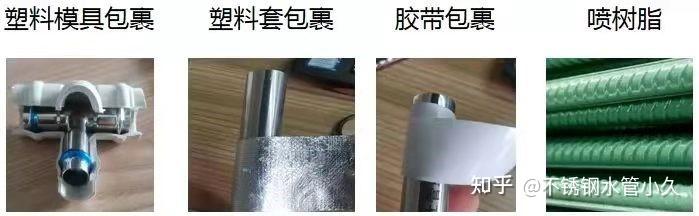

管道（管材與管件）防腐（包裹）總結(jié)起來，有以下幾種基本形式：

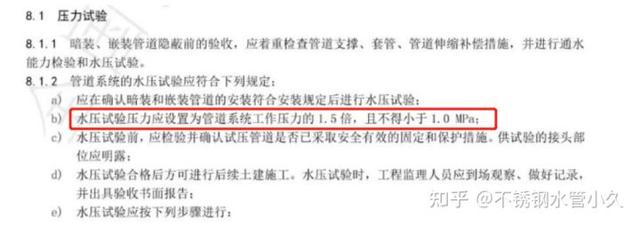

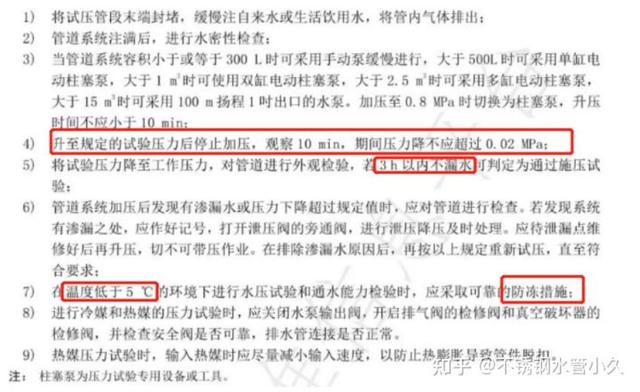

6：試壓
關(guān)于防凍：
與在低溫下容易開裂的PPR水管相比，不銹鋼水管的穩(wěn)定性和耐寒性是絕對有保證的。
也就是說，不銹鋼水管因其耐壓強度高，不會凍裂，但如果防凍措施不到位的話，偶爾會出現(xiàn)接頭部位被拉脫的情況（封閉條件下水凍結(jié)時，體積增加所產(chǎn)生的壓強可達2500大氣壓）。因此不銹鋼水管在冬季安裝試壓后應(yīng)將管內(nèi)剩水放空，安裝在室外的管道應(yīng)認真做好防凍保護，在嚴重冰凍期應(yīng)將水龍頭保持一定的開度，這樣就能有效地減少冰凍所造成的經(jīng)濟損失。

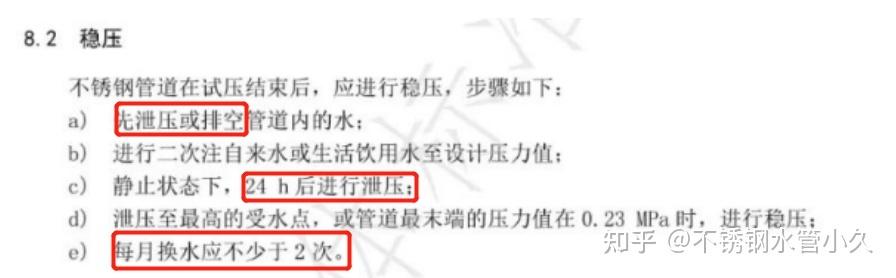

另外，之前的多本規(guī)范中，都會有下面這句話：
這里有兩層含義：第一，為了防止氯離子腐蝕（點蝕），試壓用水有嚴格要求，另一方面，應(yīng)該排空管內(nèi)存水，以進一步規(guī)避腐蝕風(fēng)險，防止可能的氯離子濃度局部集聚，而同時，在實際工程實踐中，完全排空是不現(xiàn)實的，一旦出現(xiàn)：用來源不明的水打壓后，同時，長時間沒有投入使用，很可能會出現(xiàn)漏水的情況，因此本規(guī)范提出“每月?lián)Q水應(yīng)不少于2次”，使管路中的水循環(huán)起來，也就大大降低了漏水的風(fēng)險了。
7：連接
這里有兩點內(nèi)容，1：關(guān)于電化學(xué)腐蝕問題：
我們知道，碳鋼和不銹鋼接觸，可能會產(chǎn)生電化學(xué)腐蝕，所謂電化學(xué)腐蝕是指：當(dāng)兩種不同的金屬接觸時因電位差發(fā)生的腐蝕。兩種金屬中相對不容易氧化的不銹鋼為陰極，活性的一般鋼以陽極作用，活性的一般鋼以很快的速度進行腐蝕，而且腐蝕生成物影響到不銹鋼表面，從而發(fā)生腐蝕。
這也就是為什么我們在管道安裝時，在不銹鋼水管與碳鋼接觸位置做間隔處理的原因。
而在工程中，對于不銹鋼法蘭與碳鋼接觸的場景，我們該如何避免電化學(xué)腐蝕呢？我們一般在法蘭連接密封面處選用絕緣墊片，緊固螺栓加絕緣套筒，螺母與法蘭接觸處增加絕緣墊圈。

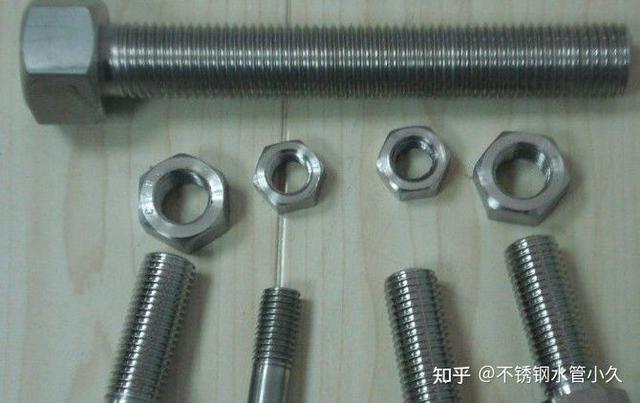

2：關(guān)于不銹鋼緊固件的鎖死問題：
不銹鋼緊固件在使用過程中會發(fā)生鎖死現(xiàn)象，鎖死現(xiàn)象有其客觀因素，因為不銹鋼和碳鋼具有本質(zhì)上的差別，不銹鋼具有較好的延展性，但硬度與碳鋼有一定的差距，當(dāng)不銹鋼緊固件被鎖緊時，牙紋間所產(chǎn)生的壓力與熱力會破壞和抹去氧化鉻層，使得金屬牙紋直接發(fā)生阻塞/剪切，進而發(fā)生黏著的現(xiàn)象。當(dāng)黏著的現(xiàn)象持續(xù)發(fā)生時，將使得不銹鋼緊固件完全鎖死，再也無法卸下或鎖上。

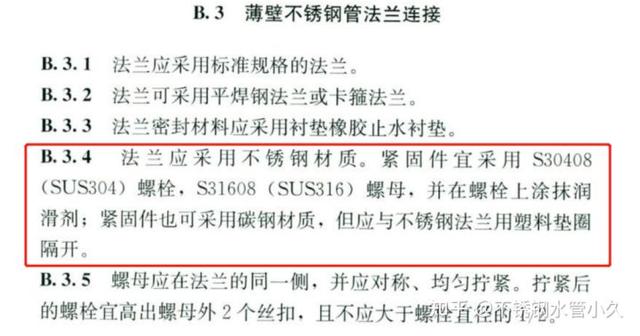

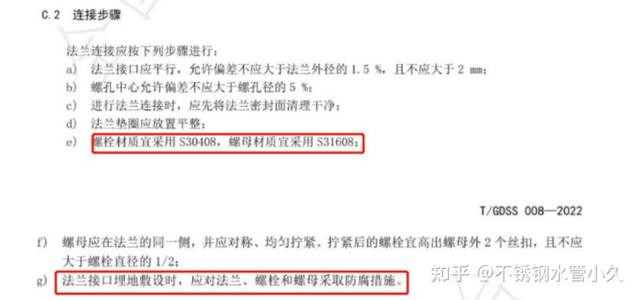

針對不銹鋼螺栓的鎖死現(xiàn)象,如何避免鎖死現(xiàn)象呢?標(biāo)準(zhǔn)中給出了解決方案：選擇不同材質(zhì)的螺栓和螺母進行配合使用,避免同種材質(zhì)粘連。
8：總結(jié)
以上是結(jié)合不銹鋼管道七個安裝應(yīng)用場景（埋墻、支架、埋地、保溫、防腐、試壓、連接）摘錄的標(biāo)準(zhǔn)部分內(nèi)容，從中不難看出，產(chǎn)品質(zhì)量是基礎(chǔ)，安裝質(zhì)量是保障！
相信隨著《不銹鋼管道安裝技術(shù)規(guī)范》團體標(biāo)準(zhǔn)的發(fā)布，不銹鋼水管行業(yè)一定會朝著更加標(biāo)準(zhǔn)化、規(guī)范化、規(guī)模化的方向蓬勃發(fā)展！
]]>
